Partes del Sistema de Frenos: Componentes y Funciones

El sistema de frenos está formado por varios componentes que trabajan juntos para reducir la velocidad y detener el vehículo de forma segura. Entre las principales partes se encuentran el pedal de freno, cilindro maestro, líquido de frenos, líneas, pinzas, pastillas y discos.

El buen estado de estos componentes es fundamental para mantener el control del vehículo. Si busca repuestos automotrices en Colombia para diferentes sistemas y aplicaciones, puede conocer la oferta de Disfal y sus marcas disponibles.

Cada parte cumple una función específica dentro del sistema de frenado. Algunas generan la presión hidráulica, otras transmiten esa presión y otras producen la fricción necesaria para reducir el movimiento de las ruedas.

En esta guía explicaremos las partes del sistema de frenos, sus funciones, los principales tipos de freno y las señales que indican cuándo un componente necesita revisión o reemplazo.

¿Qué es el sistema de frenos y cómo funciona?

El sistema de frenos utiliza diferentes componentes para transformar la fuerza aplicada sobre el pedal en una acción que reduce la velocidad de las ruedas. En los sistemas hidráulicos, el cilindro maestro genera presión en el líquido de frenos y esta presión llega hasta los mecanismos ubicados en cada rueda.

En un freno de disco, la presión hidráulica mueve los pistones de la pinza, que presionan las pastillas contra el disco. La fricción entre estos componentes reduce la velocidad de la rueda y permite detener el vehículo.

Por eso, el sistema de frenos no depende de una sola pieza. El pedal, servofreno, cilindro maestro, líquido, líneas, pinzas, pastillas y discos trabajan como un conjunto.

¿Qué tipos de sistemas de frenos existen?

Los vehículos pueden utilizar frenos de disco, frenos de tambor o una combinación de ambos. También pueden incorporar sistemas electrónicos como el ABS, que ayuda a evitar el bloqueo de las ruedas durante una frenada fuerte.

Frenos de disco

Los frenos de disco utilizan un disco metálico, una pinza y pastillas de freno. Al aplicar el pedal, las pastillas presionan el disco y generan la fricción necesaria para reducir la velocidad.

Este sistema es común en los vehículos modernos y ofrece una buena capacidad para disipar el calor producido durante la frenada.

Frenos de tambor

Los frenos de tambor utilizan un tambor y zapatas de freno. Al aplicar el freno, las zapatas se expanden contra la superficie interna del tambor y generan fricción para reducir la velocidad de la rueda.

Este sistema todavía se utiliza en determinados vehículos y configuraciones, especialmente en algunos ejes traseros.

Sistema ABS

El sistema antibloqueo de frenos (ABS) utiliza sensores de velocidad y control electrónico para detectar cuándo una rueda está cerca de bloquearse durante una frenada fuerte. El sistema ajusta la presión de frenado para ayudar a mantener el control del vehículo.

El ABS no sustituye a los componentes mecánicos del sistema de frenos. Trabaja junto con ellos para mejorar el control durante determinadas situaciones de frenado.

¿Cuáles son las partes y componentes principales del sistema de frenos?

Las partes del sistema de frenos cumplen funciones diferentes, pero trabajan de forma conjunta para generar, transmitir y aplicar la fuerza de frenado. Los componentes principales incluyen el pedal, servofreno, cilindro maestro, líquido, líneas y mangueras, pinzas, pastillas, discos, tambores y zapatas.

Pedal de freno

El pedal de freno es el punto de entrada de la acción del conductor. Al presionarlo, la fuerza se transmite al sistema de asistencia y al cilindro maestro para iniciar el proceso de frenado.

Servofreno

El servofreno ayuda a aumentar la fuerza aplicada por el conductor sobre el pedal. Gracias a esta asistencia, se necesita menos esfuerzo para generar la presión necesaria en el sistema de frenos.

Cilindro maestro de freno

El cilindro maestro convierte la fuerza aplicada al pedal en presión hidráulica. Esta presión impulsa el líquido de frenos a través de las líneas y mangueras hasta los mecanismos de frenado de las ruedas.

Líquido de frenos

El líquido de frenos transmite la presión hidráulica desde el cilindro maestro hasta las pinzas o los cilindros de rueda. Debe utilizarse la especificación indicada por el fabricante del vehículo.

Para mantener una respuesta de frenado adecuada, es importante utilizar un líquido compatible y reemplazarlo según las recomendaciones de mantenimiento. Puede conocer nuestra oferta de líquido de frenos para diferentes aplicaciones automotrices.

Líneas y mangueras de freno

Las líneas y mangueras de freno transportan el líquido desde el cilindro maestro hasta los componentes de cada rueda. Las líneas suelen ser rígidas, mientras que las mangueras permiten el movimiento entre las partes fijas y móviles del sistema.

Las grietas, fugas o daños en una manguera pueden afectar la presión hidráulica y reducir la capacidad de frenado.

Pinzas de freno

Las pinzas de freno forman parte de los sistemas de freno de disco. Reciben la presión hidráulica y utilizan sus pistones para presionar las pastillas contra el disco.

La presión entre las pastillas y el disco genera la fricción necesaria para reducir la velocidad de la rueda.

Pastillas de freno

Las pastillas de freno son elementos de fricción que trabajan contra el disco. Cuando la pinza las presiona, convierten parte de la energía del movimiento en calor y ayudan a detener la rueda.

Su desgaste depende del vehículo, el estilo de conducción, las condiciones de la carretera y otros factores. Por eso, no existe un kilometraje universal para reemplazarlas.

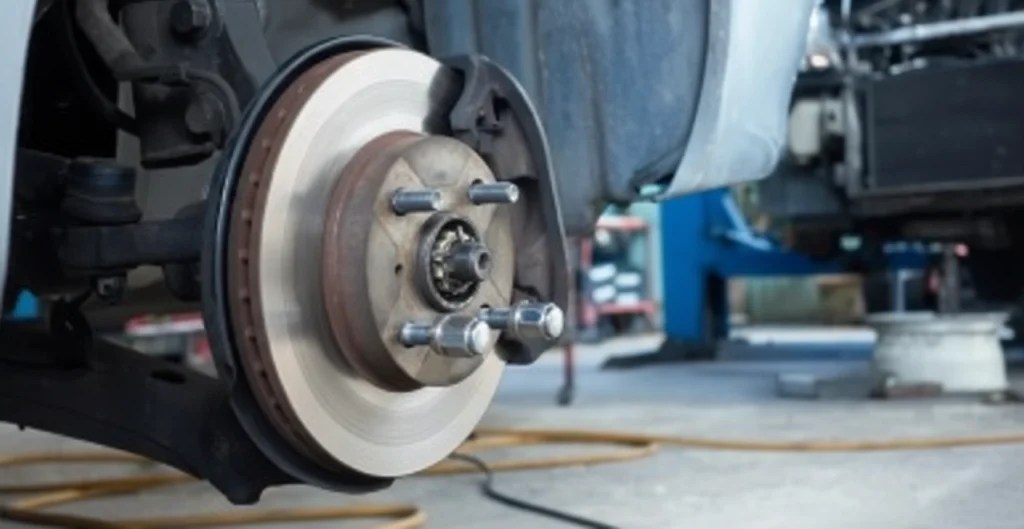

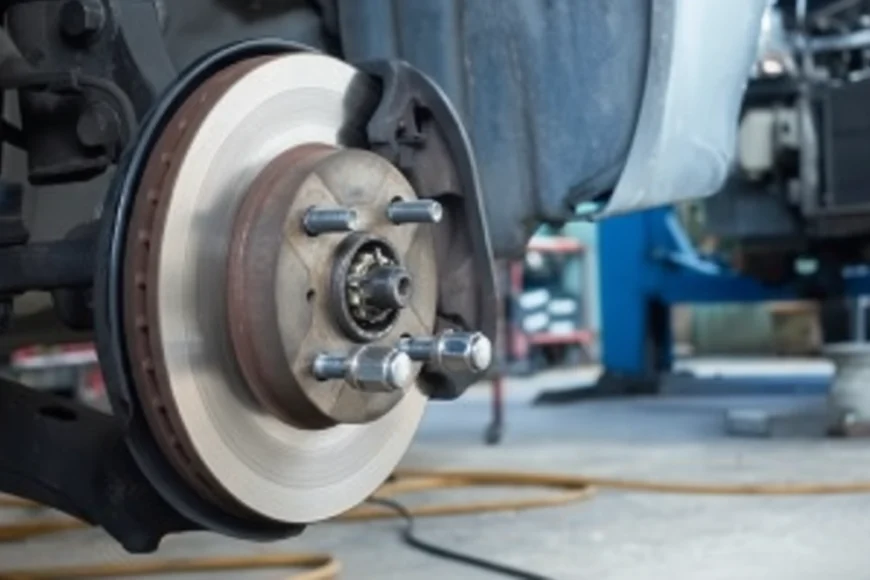

Disco de freno

El disco de freno, también llamado rotor, es una pieza metálica que gira junto con la rueda. Las pastillas se presionan contra sus superficies durante la frenada para generar fricción.

El desgaste, las deformaciones o el exceso de temperatura pueden afectar su funcionamiento y deben revisarse durante el mantenimiento del sistema.

Tambor y zapatas de freno

En un sistema de frenos de tambor, las zapatas de freno presionan contra la superficie interna del tambor. Esta acción genera la fricción necesaria para reducir la velocidad de la rueda.

La vida útil de las zapatas depende de factores como el uso, la carga, el vehículo y las condiciones de conducción. Deben inspeccionarse y reemplazarse cuando alcancen el límite de desgaste recomendado.

Cilindro de rueda

El cilindro de rueda forma parte de los sistemas de freno de tambor. Su función es utilizar la presión hidráulica para mover las zapatas contra la superficie interna del tambor y generar la fricción necesaria para reducir la velocidad.

¿Cuáles son las partes del sistema de frenos de disco?

Las principales partes del sistema de frenos de disco son el disco, las pastillas, la pinza y los pistones. Estos componentes trabajan juntos para convertir la presión hidráulica en fricción y reducir la velocidad de las ruedas.

Disco de freno

El disco gira junto con la rueda y proporciona la superficie contra la que trabajan las pastillas. Su estado influye directamente en la capacidad del sistema para disipar el calor generado durante la frenada.

Pastillas de freno

Las pastillas se encuentran a ambos lados del disco. Cuando el conductor presiona el pedal, la pinza las empuja contra el disco para generar fricción.

Pinza de freno

La pinza mantiene las pastillas en posición y utiliza uno o varios pistones para aplicar presión sobre ellas. Su correcto funcionamiento permite que la fuerza de frenado se distribuya de forma adecuada.

Pistón de la pinza

El pistón recibe la presión hidráulica y la transmite a las pastillas. Un problema en este componente puede provocar un desgaste desigual, pérdida de eficiencia o dificultad para liberar correctamente la pastilla después de frenar.

¿Cuáles son las partes de un sistema de frenos de tambor?

Las principales partes de un sistema de frenos de tambor son el tambor, las zapatas, el cilindro de rueda y el mecanismo de ajuste. Estos componentes trabajan mediante fricción para reducir la velocidad de las ruedas.

Tambor de freno

El tambor es una pieza metálica que gira junto con la rueda. Las zapatas presionan su superficie interna cuando se acciona el sistema de frenos.

Zapatas de freno

Las zapatas contienen el material de fricción que entra en contacto con el interior del tambor. Su desgaste debe revisarse periódicamente para mantener una capacidad de frenado adecuada.

Cilindro de rueda

El cilindro de rueda utiliza la presión del líquido de frenos para desplazar las zapatas hacia el tambor. Cualquier fuga puede reducir la presión hidráulica y afectar el funcionamiento del sistema.

Mecanismo de ajuste

El mecanismo de ajuste mantiene una separación adecuada entre las zapatas y el tambor. Su funcionamiento ayuda a conservar una respuesta de frenado consistente a medida que el material de fricción se desgasta.

¿Cuáles son las partes de los frenos delanteros?

En muchos vehículos modernos, los frenos delanteros utilizan un sistema de disco compuesto principalmente por discos, pastillas, pinzas y pistones. La configuración exacta puede variar según el vehículo y el fabricante.

Los frenos delanteros soportan una parte importante del esfuerzo durante la desaceleración. Por eso, el estado de sus componentes influye directamente en la capacidad de frenado y en la estabilidad del vehículo.

¿Qué función cumple el sistema ABS?

El sistema ABS ayuda a evitar que las ruedas se bloqueen durante una frenada fuerte. Para hacerlo, utiliza sensores de velocidad y un módulo de control que regula la presión de frenado cuando detecta una posible pérdida de giro de una rueda.

El ABS permite que las ruedas continúen girando mientras el vehículo desacelera. Esto ayuda al conductor a conservar el control de la dirección durante determinadas situaciones de emergencia.

El ABS no reemplaza las partes mecánicas del sistema de frenos. Los discos, pastillas, pinzas y demás componentes deben mantenerse en buenas condiciones para que el sistema completo funcione correctamente.

¿Cuál es la diferencia entre los frenos de disco y los frenos de tambor?

Los frenos de disco utilizan pastillas que presionan un disco metálico, mientras que los frenos de tambor utilizan zapatas que presionan la superficie interna de un tambor. Ambos sistemas utilizan fricción para reducir la velocidad de las ruedas.

La elección del sistema depende del diseño del vehículo. Algunos automóviles utilizan discos en ambos ejes, mientras que otros combinan discos delanteros con tambores traseros.

¿Cómo mantener en buen estado las partes del sistema de frenos?

El mantenimiento de las partes del sistema de frenos incluye revisar el desgaste de las piezas de fricción, comprobar el nivel y estado del líquido, inspeccionar las líneas y mangueras y detectar cualquier fuga o cambio en la respuesta del pedal.

También es importante prestar atención a señales como:

• Ruidos metálicos al frenar.
• Vibraciones en el pedal o volante.
• Pedal demasiado blando o duro.
• Mayor distancia para detener el vehículo.
• Desgaste irregular de las pastillas.
• Fugas de líquido de frenos.
• Encendido de la luz de frenos o ABS.

La frecuencia de inspección depende del vehículo, el uso y las recomendaciones del fabricante. No existe un único intervalo que sirva para todos los automóviles.

¿Cuándo se deben revisar los componentes del sistema de frenos?

Los componentes del sistema de frenos deben revisarse durante el mantenimiento preventivo y siempre que aparezcan cambios en el comportamiento del vehículo. Una inspección también es recomendable después de conducir durante períodos prolongados en condiciones exigentes.

No conviene esperar a que una pieza falle por completo. Una pastilla desgastada, una fuga de líquido o una manguera deteriorada puede afectar otros componentes y reducir la capacidad de frenado.

Si el pedal cambia de sensación, el vehículo vibra al frenar, aparecen ruidos o aumenta la distancia de frenado, es recomendable realizar una revisión profesional.

Preguntas frecuentes

¿Cuáles son las partes principales del sistema de frenos?

Las principales partes del sistema de frenos incluyen el pedal, servofreno, cilindro maestro, líquido de frenos, líneas y mangueras, pinzas, pastillas, discos, tambores, zapatas y cilindros de rueda. La configuración puede variar según el tipo de sistema y el vehículo.

¿Cuáles son los componentes principales del sistema de frenos de un automóvil?

Los componentes principales del sistema de frenos son los elementos que generan, transmiten y aplican la fuerza de frenado. Entre ellos se encuentran el cilindro maestro, líquido, líneas, pinzas, pastillas, discos y, en algunos vehículos, tambores y zapatas.

¿Cuáles son las partes de los frenos de un auto?

Las partes de los frenos de un auto dependen del sistema utilizado. En los frenos de disco destacan las pastillas, discos, pinzas y pistones. En los frenos de tambor se utilizan tambores, zapatas y cilindros de rueda.

¿Cuáles son las partes del sistema de frenos delanteros?

Las partes del sistema de frenos delanteros suelen incluir discos, pastillas, pinzas y pistones cuando el vehículo utiliza frenos de disco. La configuración puede cambiar según la marca, modelo y diseño del sistema de frenado.

¿Qué pieza sostiene las pastillas de freno?

La pinza de freno mantiene las pastillas en su posición y utiliza presión hidráulica para empujarlas contra el disco. Este contacto genera la fricción necesaria para reducir la velocidad de la rueda.

¿Qué función cumple el cilindro maestro?

El cilindro maestro de freno convierte la fuerza aplicada sobre el pedal en presión hidráulica. Después, el líquido de frenos transporta esa presión hacia las pinzas o los cilindros de rueda.

¿Qué líquido de frenos debe utilizar un automóvil?

El automóvil debe utilizar el tipo de líquido de frenos especificado por el fabricante. Las especificaciones pueden incluir DOT 3, DOT 4 o DOT 5.1. No se debe elegir una especificación diferente sin comprobar primero su compatibilidad.

¿Qué ocurre si una parte del sistema de frenos está desgastada?

Una parte del sistema de frenos desgastada puede reducir la capacidad de frenado, generar ruidos, vibraciones o aumentar la distancia necesaria para detener el vehículo. Una revisión temprana ayuda a evitar daños mayores y problemas de seguridad.

Conclusión

Las partes del sistema de frenos trabajan como un conjunto para controlar la velocidad y detener el vehículo. El pedal inicia la acción, el cilindro maestro genera presión hidráulica y los componentes ubicados en las ruedas convierten esa presión en fricción.

Los frenos de disco y de tambor utilizan diferentes componentes, pero ambos dependen de un mantenimiento adecuado. Revisar las pastillas, discos, zapatas, líquido, líneas, mangueras y demás piezas permite detectar problemas antes de que afecten la seguridad.

Ante ruidos, vibraciones, fugas, cambios en el pedal o una mayor distancia de frenado, lo recomendable es revisar el sistema de frenos con un profesional. Utilizar repuestos compatibles y de calidad también contribuye a mantener un funcionamiento confiable.
